瞬態二極管【TVS|Transient Voltage Suppressor】
是一種二極管形式（齊納二極管的進化）的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以極快的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收電源和信?hào)線上的浪涌功率，使兩極間的電壓箝位于一個預定值。
雙向TVS和單向TVS

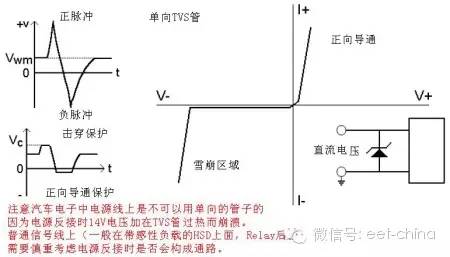

單向TVS和就特性而言和齊納管較類似，只能吸收正向的浪涌電壓脈沖，一般只用于直流電路（且沒有反接和負向脈沖）。

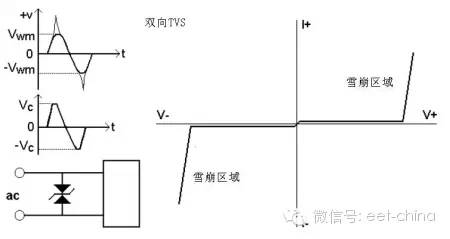

雙向TVS可在正反兩個方向吸收浪涌電壓脈沖，實現了對電壓的鉗制，雙向TVS用途較廣（直流，交流均可用）。

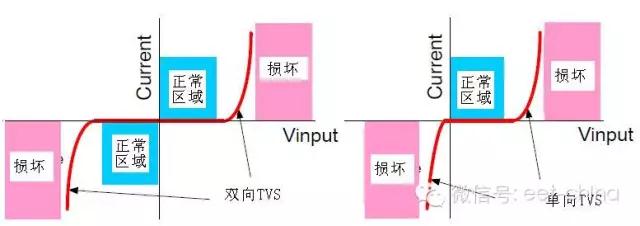

看下圖對比更清晰一些：
TVS管特點：
優點：響應時間快、瞬態功率大、漏電流低、箝位電壓較易控制、無損壞極限、體積小等優點。
缺點：擊穿電壓較低，價格較貴。

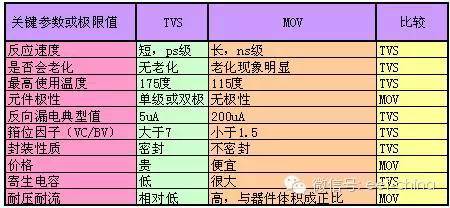

與MOV的對比結果：
TVS管參數：
1） 擊穿電壓【V(BR)】
TVS在發生擊穿的區域內，在規定的試驗電流I(BR)下，測得器件兩端的電壓稱為擊穿電壓。
2） 最大反向脈沖峰值電流【I.PP】
在擊穿時【規定的脈沖條件下】器件允許通過的最大脈沖峰值電流。
我們要注意這個參數，因?yàn)樗矐B(tài)脈沖功率的最大值=IPP×最大箝位電壓VC(MAX)。要保證TVS能夠正常工作，需要確認額定瞬態脈沖功率PPR大于最大瞬態浪涌功率。

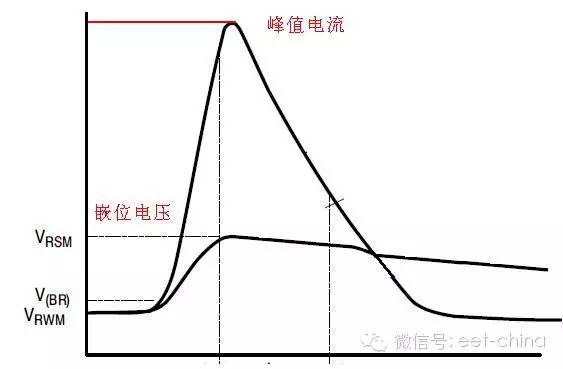

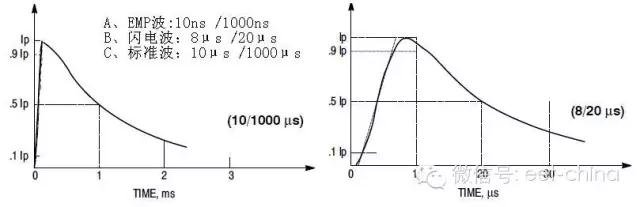

實際上峰值電流的試驗波形采用標準波（指數波形），由TR/TP決定。
峰值電流上升時間TR:電流從0.1IPP開始達到0.9IPP的時間。
半峰值電流時間TP：電流從零開始通過最大峰值后，下降到0.5IPP值的時間。
3） 最大反向工作電壓【VRWM】
TVS保護電路過程中，在規定的反向電流下，TVS兩端的電壓值稱為最大反向工作電壓VRWM。
一般VRWM=（0.8~0.9）V(BR)。在這個電壓下，器件的功率消耗很小。我們一般設計的時候要選擇VRWM大于16V的器件。
4）最大箝位電壓【VC(max)】
在脈沖峰值電流Ipp 作用下器件兩端的最大電壓值稱為最大箝位電壓。使用時，應使VC(max )不高于被保護器件的最大允許安全電壓。最大箝位電壓與擊穿電壓之比稱為箝位系數。
5、 反向脈沖峰值功率PPR
TVS的PPR取決于脈沖峰值電流IPP和最大箝位電壓VC(max)，除此以外，還和脈沖波形、脈沖時間及環境溫度有關。
當脈沖時間Tp一定時，PPR=K1×K2×VC(max)×Ipp，式中K1為功率系數，K2為功率的溫度系數。

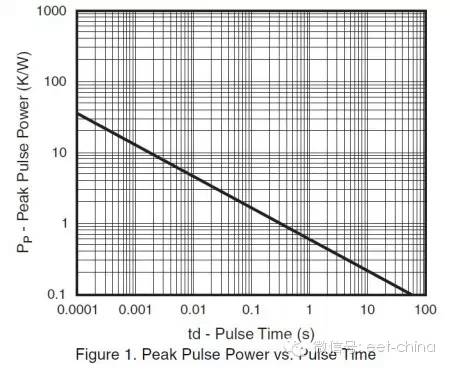

典型的脈沖持續時間Tp為1MS，當施加到瞬態電壓抑制二極管上的脈沖時間tp 比標準脈沖時間短時，其脈沖峰值功率將隨tp 的縮短而增加。

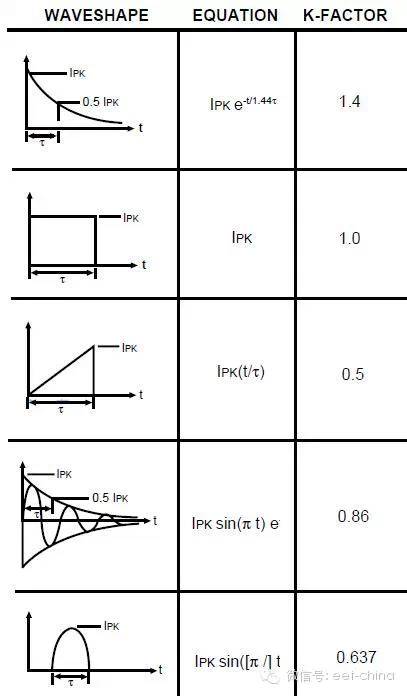

TVS的反向脈沖峰值功率PPR與經受浪涌的脈沖波形有關，用功率系數K1表示：E=∫i(t)?V(t)dt，式中：i(t)為脈沖電流波形，V(t) 為箝位電壓波形。
這 個額定能量值在極短的時間內對TVS是不可重復施加的。但是，在實際的應用中，浪涌通常是重復地出現，在這種情況下，即使單個的脈沖能量比TVS器件可承 受的脈沖能量要小得多，但若重復施加，這些單個的脈沖能量積累起來，在某些情況下，也會超過TVS器件可承受的脈沖能量。因此，電路設計必須在這點上認真 考慮和選用TVS器件，使其在規定的間隔時間內，重復施加脈沖能量的累積不至超過TVS器件的脈沖能量額定值。
6、 電容CPP

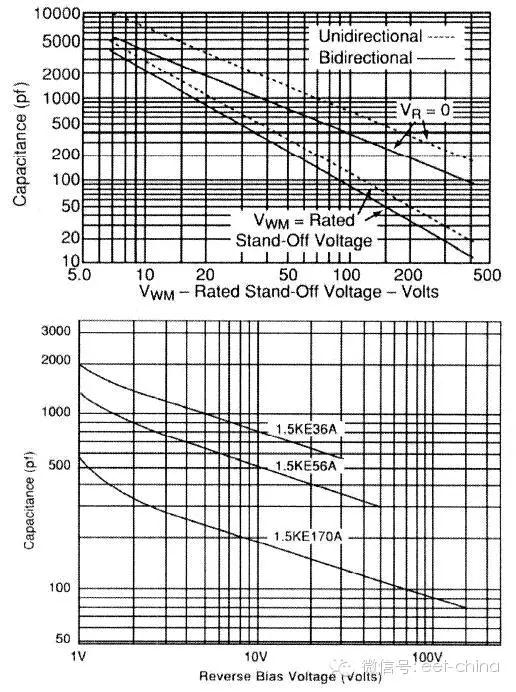

TVS的電容由硅片的面積和偏置電壓來決定，電容在零偏情況下，隨偏置電壓的增加，該電容值呈下降趨勢。電容的大小會影響TVS器件的響應時間。
7、 漏電流IR
當最大反向工作電壓施加到TVS上時，TVS管有一個漏電流Ir，在汽車電子中，這個參數影響到靜態電流。
|
